日本荏原EG/EL-610CV臭氧检测仪立式控制单元介绍

日本荏原EG/EL-610CV臭氧检测仪立式控制单元介绍

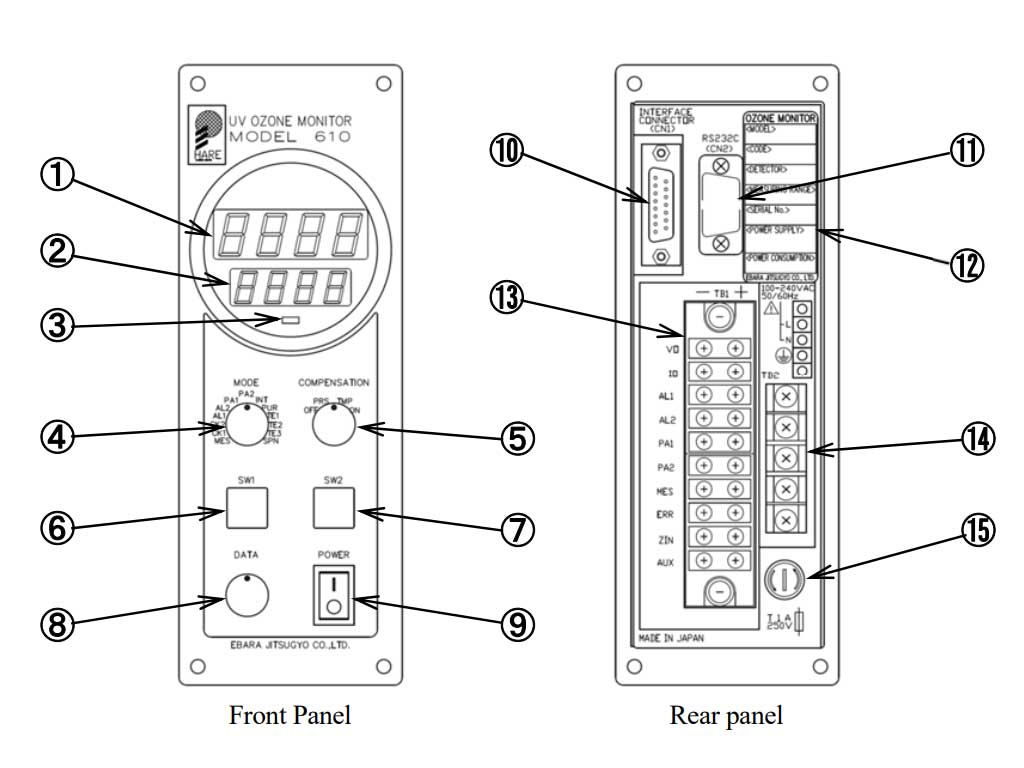

1主要显示

2子显示

3状态指示器

4模式开关

5补偿开关

6设置开关1

7设置开关2

8数据输入盘

9电源开关

10探测器接口连接器

11RS232C连接器（所有型号可选）

12控制单元铭牌

13信号端子组

14电源端子座

15保险丝支架

介绍

1、主显示（数显）

本监视器有四种操作模式，臭氧浓度、错误码。传感器光强、各设定值、各输出信号状态等根据操作方式显示在主显示屏上。

2、分显示（数显）

当不处于测量模式时，显示mode开关的位置。对于EG-610，在测量臭氧浓度时显示气体温度值或压力值。

当气体温度值显示时，如下所示的状态指示灯亮起。显示压力值时，状态指示灯显示，每次按下SW2，气体温度值和压力值的显示都会发生变化。对于EL-613S，显示燃气温度值时状态指示灯亮，显示水温值时状态指示灯灭。

3、状态指示灯（LED）

该指示灯用于显示显示器的工作状态。在下列情况下会亮起或闪烁。

对于EG-610或EL-613S，在子显示器上显示气体温度时，指示灯亮起。

当设定值可以进入设定模式时，灯亮。

在零点校准操作期间，它以大约0.6秒的周期闪烁。

4、模式切换（MODE）

监视器有四种工作模式：测量模式、检测模式、设置模式和测试模式。MODE开关可以切换这些操作模式。

信号输出（MES、ERR、AL1、AL2、PA1）。PA2)和来自控制单元的信号端子块的模拟输出。

电磁阀信号从检测单元端子座输出。

5、补偿开关（COMPENSATION） （EL-610无此功能）

它用于在温度补偿和压力补偿之间切换。

没有进行温度和压力补偿。未补偿的浓度值显示在主显示器上。

PRS:

对于EG-610SH/EG-610SH5，只进行压力补偿的浓度值显示在主显示器上。当压力补偿功能未配置时，未补偿的浓度值显示在主显示屏上。

TMP：只进行温度补偿的浓度值显示在主显示屏上。对于EG-610SH/EG-610SH5，执行温度和压力的浓度值。

补偿显示在主显示器上。对于EG-610S，只进行温度补偿的浓度值显示在主显示器上。

注意：对于EL-613S，将此开关保持在“ON”位置。只有“ON”才能进行正确的测量。

6、设置开关1（Swl）

用于设置模式、测试模式从1到3，手动调零时参见说明书。

7、设置开关2（SW2）

这是用于测试模式从1到3，并当手动零点校准。对于EL-613S，这是有用的

燃气温度值和水温值显示切换，对于EG-610SH/EG-610SH5，温度值和压力值显示切换。

8、数据输入拨盘（Data）

在设置模式下输入数据时使用此表盘

9、电源开关（Power）

该开关用于开关电源。

10、探测器接口连接器（CN1）

检测器单元的接口连接器。连接接口线缆。

11、连接器为RS232C，适用于所有型号：可选

连接器采用符合RS232C标准的可选串口。

控制单元铭牌

型号，测量范围和序列号都在这里描述。

信号端子座

在这里连接输入/输出信号。极性错误可能导致故障。

适用的无焊端子为l3。端子座的适当拧紧力矩为0.5 Nm。

14、电源端子座

电源端子排，用于连接交流电源输入。

可采用M4螺钉的无焊端子。

15、保险丝座（Fuse）

保险丝额定值：外径5.2 mm × 20mm, 250v AC, T1 A

注意：使用延时型保险丝（UL兼容）。如果保险丝烧断，请与我们联系。
