美国2B 106-L臭氧监测仪安装蓝牙设备流程
要求
2B Technologies Inc. 106 型系列臭氧监测仪
蓝牙无线收发器
计算机
可选的
106 型分线板
背景
如果您想将 4-20 mA 模拟输出功能与 106 系列臭氧监测仪以及蓝牙无线发射器和接收器一起使用，您将需要我们的 106 分线板。 本手册介绍了如何将蓝牙设备安装到您的计算机以及如何将 106 分线板和蓝牙设备安装/固定到 106 系列仪器的背面。 如果您不想使用 106 系列仪器的模拟输出功能，则不需要分线板，您只需将蓝牙设备直接连接到仪器背面的 RS-232 插孔即可。
程序
1. 连同您的仪器，您将收到两个不同的盒子，里面装有您的蓝牙设备。两个盒子的顶部都标有标签，表示哪些蓝牙插入仪器，哪些插头
进入您的计算机。
2. 每个蓝牙设备都标有标签（正面和背面），表明设备的配置。一台设备已为您的臭氧监测仪配置，另一台设备将插入您的计算机。蓝牙设备上的所有开关都已设置为正常工作。
3. 首先，将标有“计算机”的蓝牙设备通过随附的 USB 数据线插入您的计算机。该电缆将为设备供电。
4. 接下来，通过 RS-232 电缆将蓝牙设备插入计算机或直接连接到计算机背面的 RS-232 插孔。
5. 要安装带有分线板的蓝牙设备，请将分线板直接插入 106 系列臭氧监测仪背面的 RS-232 插孔。
6. 将提供的 USB 数据线插入您的蓝牙设备。该电缆将为设备供电。您可以将 USB 电缆的另一端插入计算机或壁式插座 USB 适配器。
7. 接下来，通过连接到分线板的 RS-232 插孔将蓝牙设备插入仪器。
8. 要将蓝牙设备固定在仪器背面，只需将其放入蓝牙安装夹中并拉动“束线带”，直到蓝牙设备牢固固定。注意不要改变蓝牙设备上任何开关的位置。
9. 插入仪器的电源线和蓝牙设备的 USB 电源线，仪器的蓝牙将自动连接到另一个蓝牙设备（连接到您的计算机）。

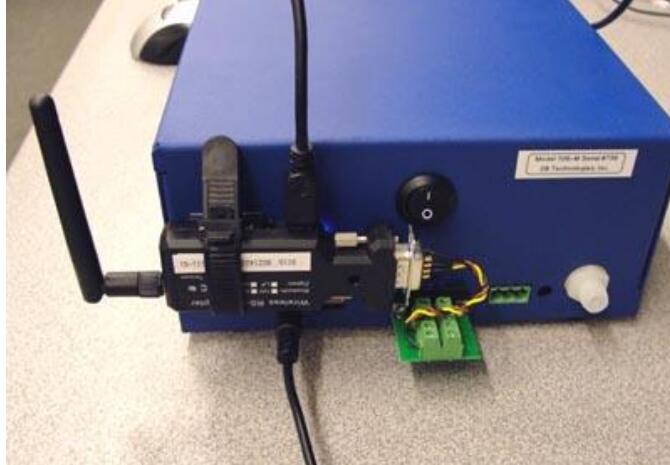

10. 完成上述所有步骤后，仪器背面应如下图所示。
